埼玉県所沢市の有限会社石州石工興業です。
重機には、色々な種類があります。
今回は、自社で施工する際に使用する重機を説明していきます。
はじめに、重機と建機という用語があります。
それぞれの意味を説明します。
建機・・・土木・建築の作業に使用する機械類全て
重機・・・自走する建設機械で、人が動かすもの
つまり、建機の中に重機という分類があるという事です。
油圧ショベル
施工時、もっとも使用して、常に稼働している重機です。
掘削・ブロックの移動・砕石投入・生コン打設などなど、自社の工事にはなくてはならないです。
油圧ショベルには、様々な大きさや、種類があり、現場の状況によって使い分けます。
油圧ショベルの大きさが小さければ、バケット（土などをすくうもの）容量は少なく、大きくなれば、それに比例してバケットの容量も増えます。
足回りには、クローラー式とホイル式があり、ほぼクローラー式を使用しています。
アーム・ブームにも種類があり、
近くまで行けない場所で、より離れた場所、より深い場所を作業する為の
ロングアーム
ロングアームと同様の使い方をするが、アーム部分が伸縮する
スライドアーム（テレスコアーム）
壁際の掘削時に活躍する
オフセットブーム
などがあります。

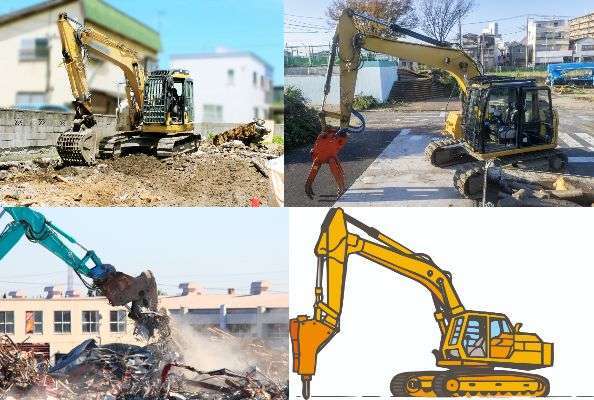

使用用途にって、アームから先についているアタッチメントも種類があり。
ふるい作業に使う スケルトンバケット
物を挟む グラップル（フォーク）
物を破砕する 大割・小割
はつり作業に使う ブレーカー
などがあります。
自社では、コベルコの0.45㎥バックホウと、クボタのミニユンボを所有しています。
油圧ショベルには、様々な呼び名があります。
どれも、同じ重機を指しています。どのようなものがあるか。
ユンボ・・・昔あった重機の商品名
パワーショベル・・・コマツが使っていた商品名
バックホウ・・・日本の行政が使う名称
など
一般的には、油圧ショベルみたいです。
そして、自社では特殊バケット使用しています。
ここからは、それを紹介していきます。
テイラーズバケット
KH式石積作業用多機能バケット
文字通り、石積み作業に特化したバケットです。
このバケットで、掘削、ブロック配り、生コン打設、砕石入れが可能です。
文章だけでは、わからないと思うので、どんなもので、どんな動きをするか、
動画を見てください。
バケットが360°回転して、前後方向に傾き、バケットの下側が開きます。
バケット交換をしなくても、サカバケにもなるし、普通にもなる。
この操作を、レバー操作とボタン操作を合わせて、動かしていきます。
レバーは、バケットの操作（JISパターンで右レバーの左右）
ボタンは、4つで
掘削・・・バケットの傾き
姿勢・・・ユニット全体の傾き
旋回・・・バケットの旋回
開閉・・・バケット下部の開閉
ボタンはこんな感じで、ついています。
例えば、
バケットで土をすくいたい場合は、掘削のボタンを押しながら、レバーを左に倒す。
バケットをサカバケ方向にしたい時は、回転を押しながら、レバーを倒す。
バケットに入っているものを、下を開閉して出したい時は、開閉を押しながらレバーを左に倒す
といった感じの操作になります。
扱いに慣れてくると、ノールックで動かせますが、慣れるまでは、ボタンの位置を確認しながらになるので大変です。
実際、作業中の動きを見てみましょう。
掘削をしているのがないので、砕石をすくって、投入している動画です。
今回は、バケットの開閉で砕石を出していましたが、場所によっては開閉で出せないときもあります。そういう時は、バケットを傾かせて、上から出したりもします。
操作は変わりませんが、生コンの打設状況はを見てみましょう。
間知ブロックでは、通常生コンを注文する際、固めの生コンを頼みます。（スランプ８が多い）
ホッパーで打設しようとすると、中々出ないくらいの固さです。
でも、このバケットだと、下から出せば、詰まることもないですし、掻き出すこともありません。
そして、ブロックの移動です。
このバケットの状態のままでもブロックを掴めなくは無いですが、下手に掴むとバケットが歪んだり、ブロックが落ちてブロックを破損させたりするので、付属のバーを装着して使用します。
これが、装着するバー
装着するとこうなります。
バケット本体に、取り付けの穴があるので、ピン止めします。
バーは重そうですが、一応1人で持てるのでめちゃめちゃ重いわけではありません。
これが取り付けるピン
では、ブロックを掴んでからの移動です。
吊り具を使って移動をするよりも、半分くらいの時間で配ることができます。
ただし、ブロックに対して平行にとかしないといけないので、操縦が慣れている人の場合です。
ちなみに、この動画の操縦は、自分ではなく社長の操縦によるものです。
これだけのものですから高価なもになりますが、その分作業効率を上げて、無駄な労力を減らして少しでも体への負担を減らしています。間知ブロックは重たいですからね。
近々テイラーズバケットの動画を一新して新しく撮り直し、編集したものをまたブログに載せますね。
油圧ショベルの話はこれぐらいにして次に行きます。
ラフタークレーン
ほとんど使うことはないのですが、施工か所に油圧ショベルが近づけない時、バケットが届かない時、人力で運んで作業はできないので、そういう時はラフタークレーンを使います。
トラック・ダンプ
土、砕石、ブロックなどの運搬、資材、道具の運搬などに使用します。
2ｔ・3ｔ・4ｔのトラック・ダンプを使用しています。
自社では、2ｔのダブルキャブ、3ｔダンプを所有し、ダブルキャブをメインにしています。
滅多に使う事はありませんが、河川の現場などで、不整地・軟弱地の場合に使うキャリアダンプも使用します。
クローラー式で、運転席が回転して車体を旋回させずに戻れるのがあります。
ホイルローダー
土や砕石をダンプに積み込む重機です。
油圧ショベルで積み込みをする事が、ほとんどです。
まれに、ホイルローダーが代わりに置いてあり、使用して積み込みする事があります。
サイドローラー
自重や振動を使って、地面を締め固める重機です。
ハンドガイド式ローラー、振動ローラーとも言います。
高所作業車
高所の目地などをする時、梯子をかけて作業をしたり、足場を組んだりしますが、現場によっては高所作業車を使う事もあります。
トラック式、クローラー式、タイヤ式と種類があって、
トラック式は、NTTとかの工事で使用しているもので、トラックの荷台に高所作業の機構がついているもの。
タイヤ式は、倉庫などで使われている事が多いと思います。
他には
滅多に使いませんが、ブロックがのっているパレットを移動するために、フォークリフトを使う事があります。
自社で使用する重機は、このぐらいになりますが、この他にも色々な重機があります。
例えば、
ブルドーザー・・・土砂の掘削・整地・土砂の運搬をする重機。
モータグレーダー・・・地表を削り取ったり、路盤材料を敷き均して地面を平らにする重機。
アスファルトフィニッシャー・・・道路工事の最終段階で使用し、アスファルト合材の敷き均し、締め固めをする重機。
ロードローラー・・・サイドローラーと同じく締固め機です。運転席があり大きな物になります。
今回は、重機を説明してきました。
GPSを利用したり、無人で作業を行ったり、大型になったり
重機も日々、進化していっています。
安全に使用し、効率よく作業を進めていきたいと思います。
write by N・D
